本文主要讨论Rexroth公司的产品。

面对着那么多的比例阀、伺服阀和高频响阀，我们该如何选择？哪一个才是我们需要的？

首先，对应用的分析，重要的因素包括：

流量需求：根据执行器期望的速度以及执行器的大小，可以计算单个回路阀的流量需求。

动态特性：加/减速度、循环时间、精度、是否考虑闭环等。

根据产品结构和性能，控制阀主要包括

1、比例阀

2、伺服阀

3、伺服比例或者高频响阀

比例阀

不带位置反馈直动式比例方向阀4WRA

阀体内无阀套

流量范围大

低成本

电磁铁电流与阀芯位置成比例

每种规格的阀体具有不同阀芯流量特性

额定流量基于10bar计算。具体压差取决于系统，会导致流量的变化

实际流量按额定流量的~90%考虑

避免过高压降。如果阀压降超过系统压力的50%，阀芯工作不稳定

不带位置反馈的先导式比例方向阀4WRZ

更大的流量，额定流量可达1000L/min

通常用于开环控制，加速/减速时间可调

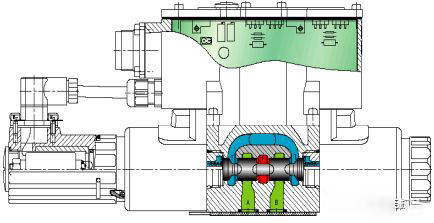

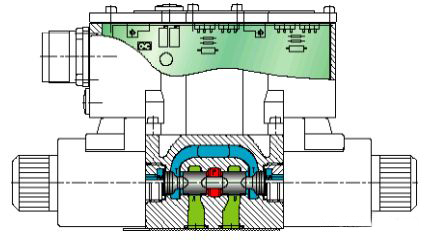

带LVDT位置反馈的直动式比例方向阀4WRE

阀芯位置带反馈

更低的滞环≤0.1%

更高的分辨率≤0.05%

更大的流量范围（4~75L/min @ △p=10 bar）

频率响应可达40Hz（给定信号±10%时）

满足多数闭环控制应用的需求

伺服阀

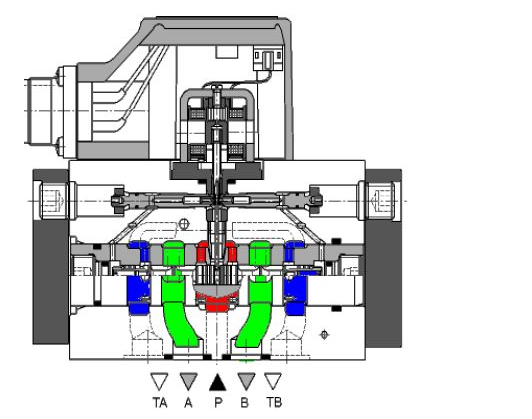

伺服阀4WS2EM

主级阀芯阀套设计

力矩马达作为先导级，节流口产生压差平衡阀芯位置

伺服阀4WSE3E

流量可达1000L/min @ △p=70 bar

阀芯阀套设计

可应用于水乙二醇等特殊介质

高频响阀（伺服比例阀）

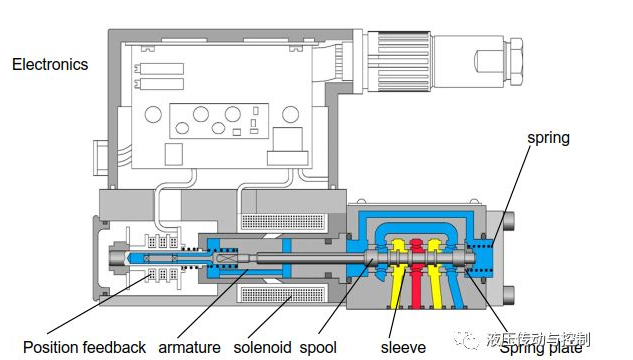

直动式高频响阀4WRPEH

阀芯位置带LVDT反馈，直接测量

无挡板/喷嘴

无射流管

无先导泄露

阀芯阀套结构：零遮盖、控制、对称阀芯、线性

阀芯具有多种选项：零遮盖适用于闭环控制、带故障保险功能

24小时振动在三个方向均达到25g

小信号是频宽达到60~100Hz

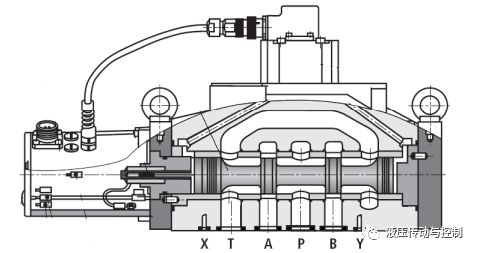

先导式高频响阀4WRLE

先导级4WRPEH，为阀芯阀套结构

带LVDT反馈

可靠、

主级阀阀芯无阀套

流量可达50~1100L/min @ △p=10 bar
